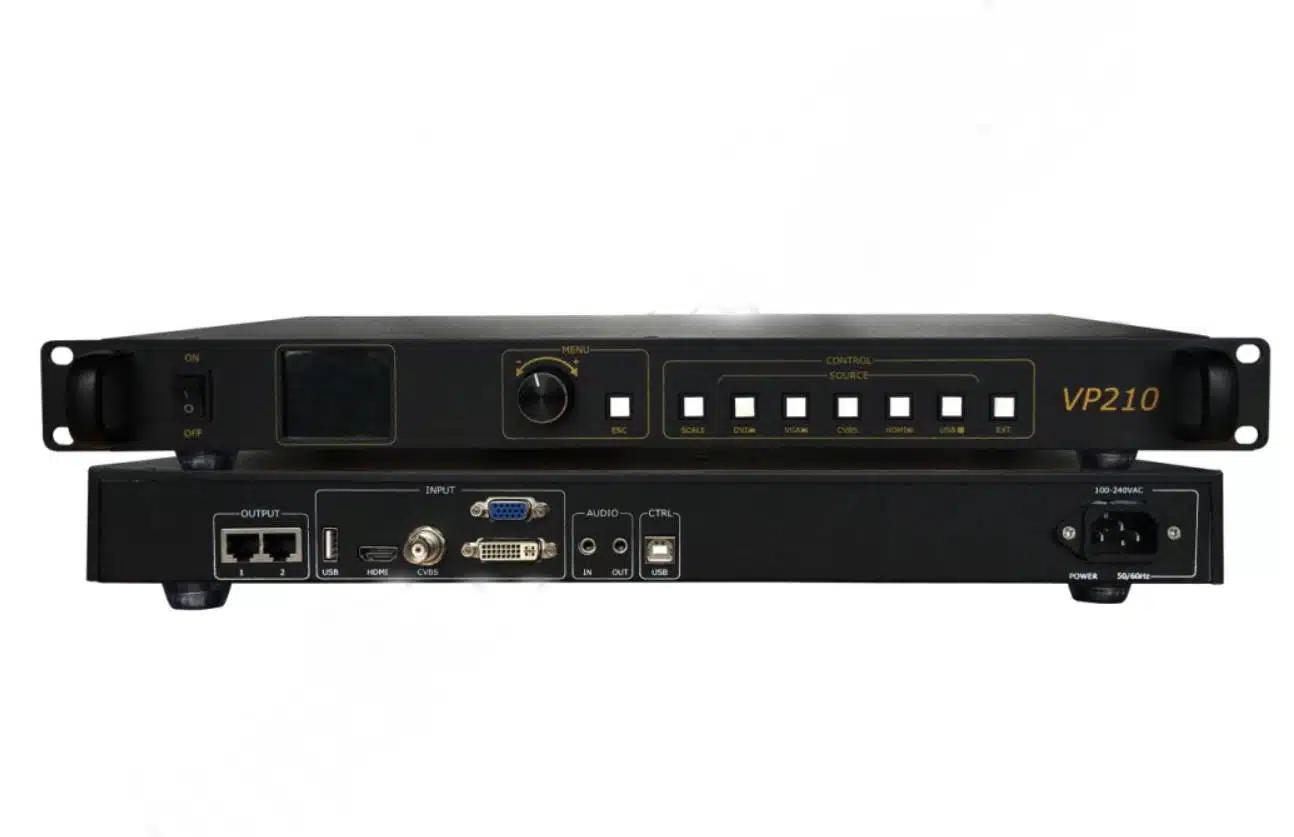

Bộ xử lý hình ảnh màn hình led HD VP210H

HƯỚNG DẪN SỬ DỤNG ĐẦU THU VP210H

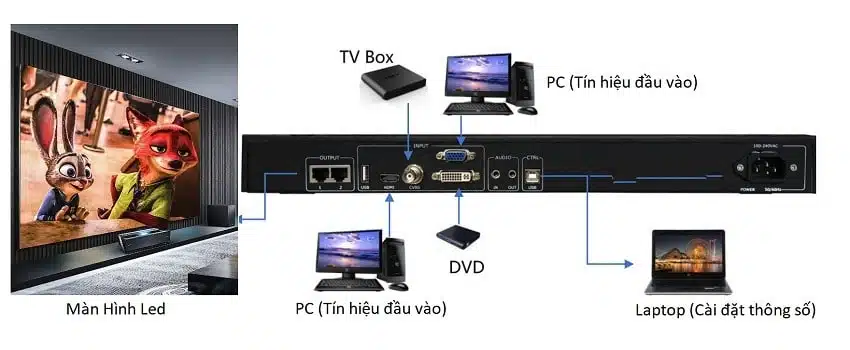

1. Vận Hành

1. Cung cấp điện cho màn hình và thiết bị
2. Kết nối tín hiệu hiển thị cho màn hình vào bộ xử lý HD VP210H
3. Kết nối dây USB với máy tính để cài đặt thông số màn hình

2. Chuyển đổi nguồn đầu vào

HD-VP210 hỗ trợ truy cập đồng thời vào 5 loại nguồn tín hiệu, có thể là chuyển sang nguồn đầu vào để phát bất cứ lúc nào theo yêu cầu.
Có hai cách để chuyển đổi nguồn đầu vào. Một là nhanh chóng chuyển đổi bằng cách nhấn Nút NGUỒN NGUỒN NỀN TẢNG trên bảng mặt trước, và nút còn lại là chọn thông qua nguồn đầu vào của
giao diện menu.

1. Nhấn núm để chọn Cài đặt đầu vào của → → Nguồn đầu vào Nhóm để nhập nguồn đầu vào giao diện.
2. Xoay núm xoay để chọn nguồn đầu vào.
3. Nhấn núm để xác nhận rằng nguồn đầu vào hiện được chọn là đầu vào của màn hình phát lại.

Đặt độ phân giải

1. Nhấn núm để chọn Cài đặt đầu vào của → → Độ phân giải đầu vào Nhóm để nhập đầu vào giao diện độ phân giải.
2. Xoay núm xoay để chọn độ phân giải mong muốn hoặc chọn độ phân giải tùy chỉnh cài đặt.
3. Sau khi cài đặt độ phân giải, nhấn núm để xác định độ phân giải.

3. Cài đặt thu phóng

HD-VP210 hỗ trợ thu phóng toàn màn hình và các chế độ thu phóng điểm tới điểm thu phóng toàn màn hình
VP210 phóng to thích ứng độ phân giải đầu vào hiện tại sang phát toàn màn hình theo độ phân giải màn hình LED trong cấu hình.
Bước 1: Nhấn núm xoay để vào menu chính, chọn Chế độ Thu phóng Chế độ Chính xác để vào chế độ thu phóng giao diện chế độ;
Bước 2: Nhấn núm để chọn chế độ, sau đó xoay núm để chuyển giữa đầy đủ màn hình và cục bộ;
Bước 3: Nhấn núm xoay để xác nhận việc sử dụng chế độ thu phóng Toàn màn hình hoặc Chế độ thu phóng cục bộ.

Chia tỷ lệ điểm Hiển thị điểm-điểm, không chia tỷ lệ, người dùng có thể đặt bù ngang hoặc dọc thành hiển thị khu vực họ muốn.
Bước 1: Nhấn núm xoay để vào menu chính, chọn Chế độ Thu phóng Chế độ Chính xác để vào chế độ thu phóng giao diện chế độ;
Bước 2: Xoay núm xoay để chọn “điểm tới điểm”;
Bước 3: Nhấn núm để xác nhận việc sử dụng “điểm-điểm”;
Bước 4: Nhấn núm để vào giao diện cài đặt “điểm-điểm”
Trong giao diện cài đặt “điểm-điểm”, thông qua núm xoay đặt “bù ngang” và
“offset dọc” để xem khu vực bạn muốn hiển thị.

4. Chơi bằng đĩa U

HD-VP210 hỗ trợ phát trực tiếp các tập tin hình ảnh hoặc video được lưu trữ trong USB.
Bước 1: Xoay núm xoay sang cài đặt đĩa U của UNH, nhấn núm để vào cài đặt đĩa U giao diện;
Bước 2: Xoay núm xoay sang Loại phương tiện truyền thông trực tuyến và nhấn núm để chọn loại phương tiện;
Bước 3: Xoay núm xoay để chọn loại phương tiện, hỗ trợ video và hình ảnh, chọn loại phương tiện và nhấn núm để xác nhận;

Bước 4: Xoay núm xoay sang tệp File Duyệt Duyệt để vào danh sách phát đĩa U và thiết bị sẽ tự động đọc tập tin phương tiện thiết lập.
Bước 5: Nhấn ESC để thoát tùy chọn cài đặt danh sách phát và nhập cài đặt phát đĩa U.
Bước 6: Xoay núm xoay sang Chế độ Chu kỳ Chu kỳ, nó hỗ trợ vòng lặp đơn hoặc vòng lặp danh sách.

Khi loại phương tiện là “hình ảnh”, nó cũng hỗ trợ bật và tắt “hiệu ứng hình ảnh” và thiết lập thời lượng chuyển đổi hình ảnh.
Điều khiển chơi
Trong khu vực nguồn đầu vào của bảng điều khiển phía trước, nhấn nút USB USB để chuyển sang nguồn đầu vào USB, nhấn nút USB một lần nữa để vào điều khiển phát USB. Sau khi bật điều khiển phát USB, đèn nút HDMI, DVI, VGA và USB được bật và nút tương ứng ghép kênh được kích hoạt. Nhấn ESC để thoát điều khiển phát lại.
DVI Lãnh Phát tập tin trước của tập tin hiện tại.
VGA VGA Chơi tập tin tiếp theo của tập tin hiện tại.
HDMI HDMI Chơi hoặc tạm dừng.
USB ■ Giảm dừng chơi.

5. Điều chỉnh chất lượng hình ảnh

HD-VP210 hỗ trợ người dùng tự điều chỉnh chất lượng hình ảnh của màn hình đầu ra, sao cho màu sắc của màn hình lớn tinh tế và sáng hơn.
Bước 1: Nhấn núm xoay để vào menu chính, xoay núm xoay sang Cài đặt màn hình của màn hình, và nhấn núm để vào giao diện cài đặt màn hình.
Bước 2: Xoay núm xoay sang Điều chỉnh chất lượng của cải trực tiếp và nhấn núm để nhập hình ảnh giao diện điều chỉnh chất lượng.

Bước 3: Nhấn núm xoay để vào giao diện Chất lượng hình ảnh trực tuyến để điều chỉnh độ sáng của chế độ hình ảnh, Tương phản trực tiếp, thời trang Saturation, thời trang và phong cách sắc sảo
Bước 4: Xoay núm để chọn tham số cần điều chỉnh, và nhấn núm để xác nhận lựa chọn tham số.
Bước 5: Xoay núm xoay để điều chỉnh giá trị tham số. Trong quá trình điều chỉnh, bạn có thể xem hiệu ứng hiển thị màn hình trong thời gian thực.

Bước 6: Nhấn núm để áp dụng giá trị hiện được đặt;
Bước 7: Nhấn ESC để thoát giao diện cài đặt hiện tại.
Bước 8: Xoay núm điều chỉnh sang Nhiệt độ màu của Đập, điều chỉnh nhiệt độ màu của màn hình, xem màn hình hiển thị trong thời gian thực và nhấn núm để xác nhận;
Bước 9: Xoay núm vặn sang Phục hồi Mặc định Phục hồi và nhấn núm để khôi phục điều chỉnh chất lượng hình ảnh đến giá trị mặc định.
